Hierbei handelt es sich um einen Stereoverstärker zum Betrieb von Lautsprechern
mit 8 Ω Impedanz bei einer Ausgangsleistung von bis zu 2 W pro Kanal.
(August 2010)
Der Verstärker basiert auf dem IC TDA1013B.
Da es sich um einen Stereoverstärker handelt, enthält der Verstärker zwei dieser ICs.
Der TDA1013B verfügt über eine integrierte logarithmische Lautstärkeregelung, welche durch eine externe Gleichspannung von 2 bis 6,5 V gesteuert werden kann.
Da mit der selben Steuerspannung mehrere ICs gesteuert werden können, wird kein Stereopotentiometer zur Lautstärkeregelung benötigt.
Stattdessen genügt ein einfaches lineares Potentiometer, welches als Spannungsteiler beschaltet wird.
Der Verstärker ist für eine Betriebsspannung von 12 V ausgelegt, kann aber auch mit einer geringfügig höheren Spannung betrieben werden.
Dadurch ist die Verwendung eines unstabilisierten Steckernetzgerätes möglich.

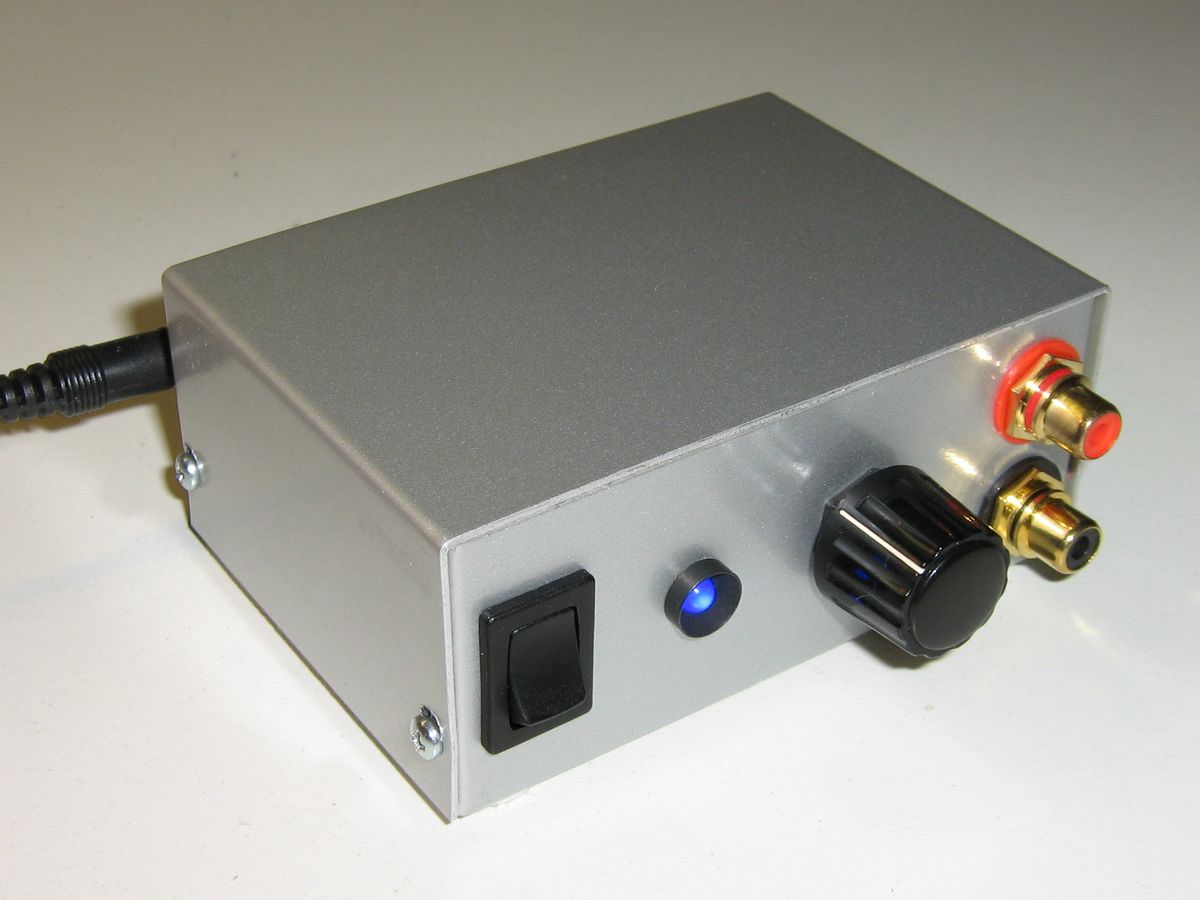

Audioverstärker
Der Verstärker wurde in ein Aluminiumblechgehäuse eingebaut.
Links befindet sich der Ein/Aus-Schalter.
Die blaue LED dient als Betriebsanzeige und wurde in einer schwarzen Innenreflektorfassung montiert.
Rechts von der LED befindet sich der Lautstärkeregler mit einem schwarzen 20-mm-Drehknopf.
Über die beiden Cinchbuchsen werden die Signale zugeführt, wobei die rote Buchse für den rechten Kanal und die schwarze Buchse für den linken Kanal dient.
Zum Nachbau sind die Teile unter folgenden Bestellnummern bei Reichelt Elektronik erhältlich:
Gehäuse unter „TEKO B3“, Schalter unter „WIPPE 1801.1146“, LED und Fassung unter „LED 5MM BL“ und „EBF I-5 S“,
Drehknopf mit Deckel unter „KNOPF 20M-6 SW“ und „DECKEL 20M SW“, Cinchbuchsen unter „CBGIS RT“ und „CBGIS SW“.

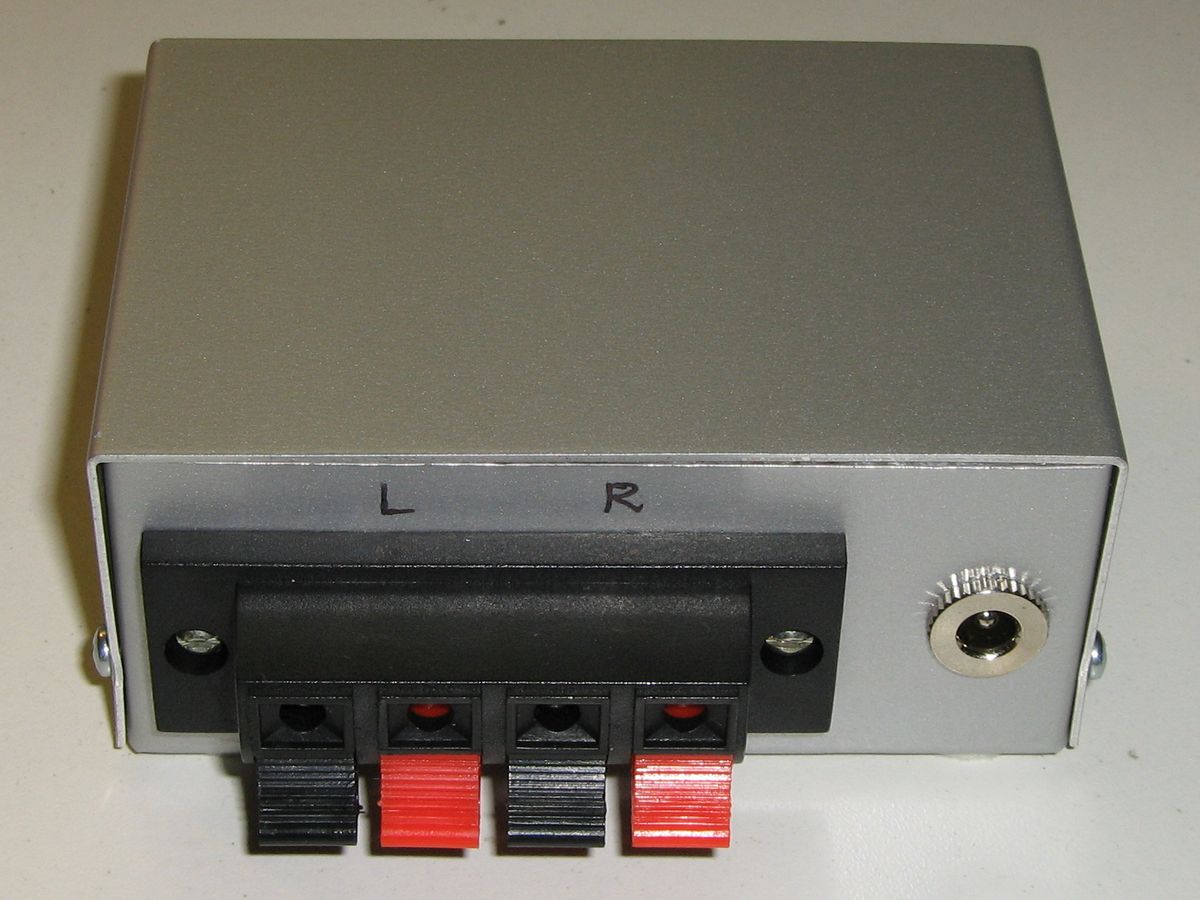

Rückseite des Audioverstärkers
Auf der Rückseite befindet sich das Anschlussterminal für die Lautsprecher und eine Hohlbuchse
(Reichelt-Bestellnummern „PT 932“ und „HEBLM 25“) zum Anschluss des Steckernetzgerätes.

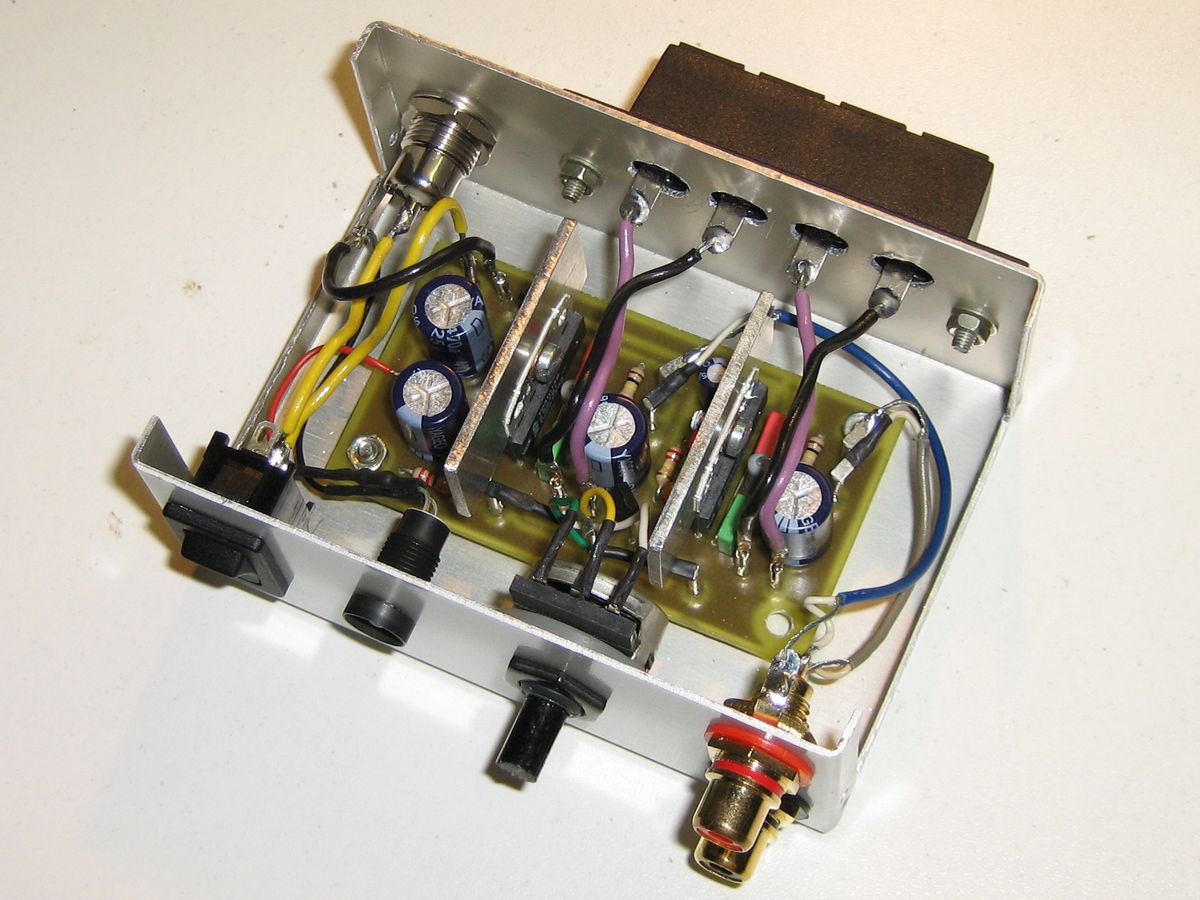

Audioverstärker mit geöffnetem Gehäuse
Die Verstärker-ICs wurden mit Aluminium-Kühlblechen von 40×18×2 mm versehen.
Das Potentiometer wurde mit einem Kunststoff-Abstandshalter um 4 mm zurückgesetzt, damit das Gewinde nicht zu weit herausragt.
Der 5,6-kΩ-Vorwiderstand für die blaue LED befindet sich im schwarzen Schrumpfschlauch an einem Anschlussbeinchen der LED.
Schaltplan und Layout als EAGLE-Dateien sowie Zeichnungen der Front- und Rückplatte als PDF-Dateien
können hier heruntergeladen werden: audioverstaerker.zip.
